旋涡泵
2013-04-26

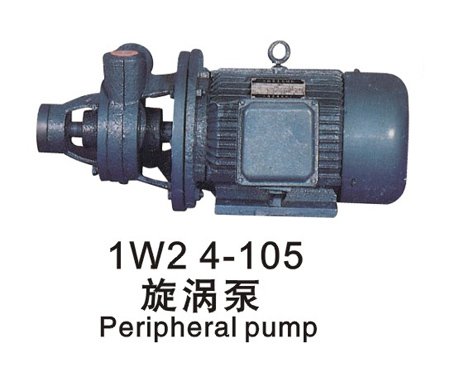

旋涡泵（也称涡流泵）是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。吸入口与排出口之间有隔板，由此将吸入口和排出口隔离开。
泵内的液体分为两部分：叶片间的液体和流道内的液体。当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度，故形“环形流动”。又由于自吸入口至排出口液体跟着叶轮前进，这两种运动的合成结果，就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。需要特别指出的是，液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。
在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量传递给流道内的液体质点。液体质点每经过一次叶片，就获得一次能量。这也是相同叶轮外径情况下，旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加，“环形流动”减弱。当流量为零时，“环形流动”扬程高。
由于流道内液体是通过液体撞击而传递能量。同时也造成较大撞击损失，因此旋涡泵的效率比较低。
旋涡泵检修时应测量的间隙
1、叶轮与两侧盖板的轴向间隙。一般2a=0.17～020毫米，用压铅丝法测量。
2、叶轮与泵壳的径向间隙。一般半径方向上取c=0.15～0.20毫米，用塞尺测量。
3、轴承间隙，一般取b=0.10毫米左右，用塞尺或游标卡尺测量。
4、连轴器装配间隙。一般i=1毫米，d=4±0.5毫米，用游标卡尺和测深尺测量。
5、叶轮与键的配合和叶轮与轴的配合都是滑动配合。键的顶部间隙应不小于0.20毫米，两测间隙应为0.01～0.04毫米。
计算公式如下：
H=φu2/2g
Q=cF
式中
u——叶轮圆周速度；
φ——系数，取3.5～4.5;
F——槽道截面积；
C——槽道内液流速度，近似取c=u/2或（0.55～0.65）u。
叶轮的叶片一般为24～60片。
旋涡泵的特性曲线与离心泵有些相似，但显得较陡峭，它的流量小，而压头大，但效率不高。旋涡泵的侧面间隙（即叶轮与盖板之间的缝隙）不能取得太大，否则将明显降低效率，所以这种泵只能输送比较纯净的液体。
