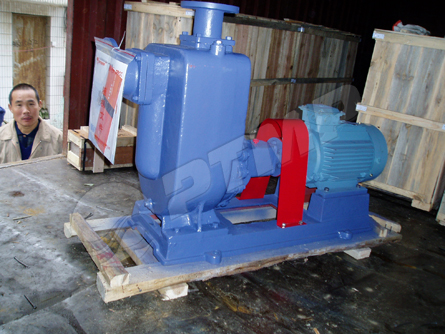

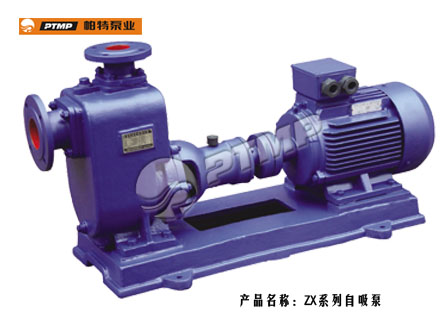

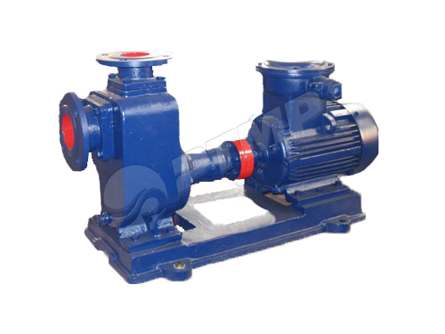

ZX型自吸离心泵



 产品类别:自吸泵系列
 产品名称:ZX型自吸离心泵

性能数据

流量范围

3~600m3/h

扬程范围

17~80m

介质温度

-10℃~120
环境温度 不超过40
工作压力  ≤1.6MPa
电机数据 配套功率 1.5KW~90KW
电压 380V、440V
频率 50HZ、60HZ
转数 1450/2900r/min
防护等级 IP54/IP55/IP65
绝缘等级 F
材料 泵体、泵盖、叶轮 铸铁、不锈钢
泵轴 45钢、不锈钢
机械密封 石墨、碳化钨、碳化硅、硬质合金等
  • 产品概述
  • 工作原理
  • 产品用途
  • 型号意义

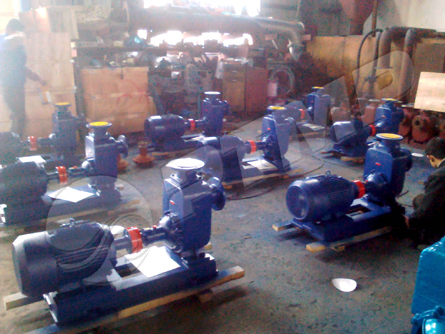

  • 应用案例
  • 性能参数

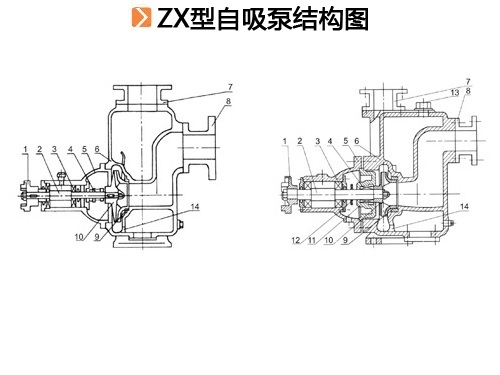

  • 结构图

ZX型自吸离心泵是90年代的节能泵,该泵属自吸式离心泵,它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长,并有较强的自吸能力等优点。管路中不需安装低阀,工作前只需保留泵体内储有定量引液即可,因此简化了管路系统,又改善了劳动条件。材质有铸铁、不锈钢。

本公司生产的ZX型自吸离心泵是根据国内外有关技术资料经吸收,消化,改进后研制而成的节能泵类产品,该泵属自吸式离心泵,它具有结构紧凑,操作方便,运行方便,维护容易,效率高,寿命长,并有较强的自吸能力等优点。管路中不需要安装底阀,工作前只需保证泵体内储有定量引流液即可,因此简化了管路系统,又改善了劳动条件。

  自吸泵的工作原理是:水泵启动前先在泵壳内灌满水(或泵壳内自身存有水)。启动后叶轮高速旋转使叶轮槽道中的水流向涡壳,这时入口形成真空,使进水逆止门打开,吸入管内的空气进入泵内,并经叶轮槽道到达外缘。



ZX型自吸离心泵用途:

1、适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。 2、适用于请水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘 ,含固量可达30%以下)。
3、装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。
4、可在任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的配套泵种。

例:65ZX30-15PB
65-进口直径(mm)
ZX-自吸泵
30-额定流量(m3/h)
15-额定扬程(m)
P-材质为不锈钢(304、305、306、307、316、316L)
B-配防爆电机
