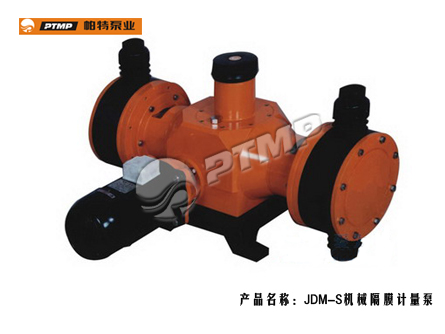

JDM-S型隔膜计量泵



 产品类别:计量泵系列
 产品名称:JDM-S型隔膜计量泵

性能数据

流量范围

2000~3000L/h

压力范围

0.3MPa

介质温度

-10℃~100℃
环境温度 不超过40℃
工作压力
电机数据 配套功率 1.1KW
电压 220V、380V
频率 50HZ、60HZ
转数 1450r/min
防护等级 IP55
绝缘等级 F
材料 泵头 PVC/PTFE/不锈钢
阀球 陶瓷/不锈钢
隔膜阀座 聚四氟乙烯

  • 产品概述
  • 工作原理
  • 型号意义

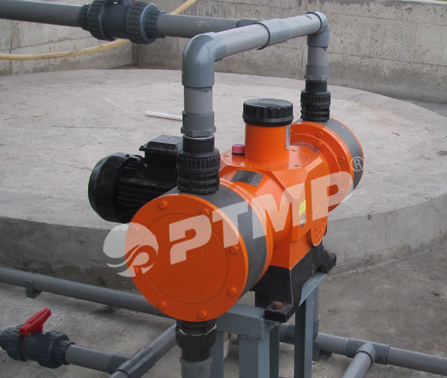

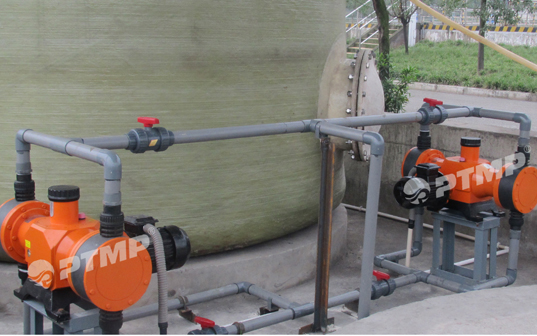

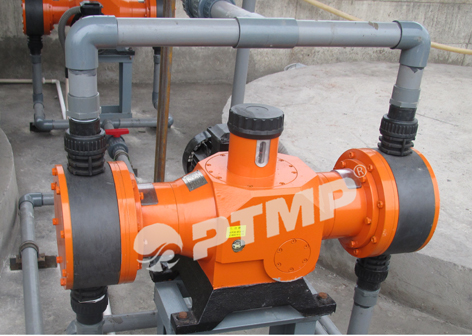

  • 应用案例
  • 性能参数
  • 结构图

JDM-S隔膜计量泵产品特点

1、螺杆副曲柄连插传动机构,双斜柱(套)改变偏心调节行程;对置式结构有效减少流量脉动力.
2、排量:3000L/H
3、额定排压:0.3mpa
4、适应介质温度-10℃~100℃
5、泵在运行或停止状态下均可调节流量,流量稳定精度<±1%
6、泵头多种材质可选:304、316L、PVC、PTFE、PVDF等。
7、流量调节:手动/自动调节冲程/可配变频控制流量大小。
8、金属增强复合隔膜
9、进出口连接:法兰和管套连接
10、可实现多台并联使用并可独立调节流量。

  电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连同柱塞,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。



2JYMZ-630/0.3-L-B-IV
2-联(缸)数,单缸不标
J-计量泵
YM-YM:液压隔膜式,M:机械隔膜式,柱塞泵不标
Z-机座号(W:微机座,X:小机座,D:大机座,T:特大机座)
630-额定流量(L/h)
0.3-额定排除压力(MPa)
L-特殊性能泵(BWW:夹套保温型加温型,L:冷却,GN:高粘度,YB:隔膜破裂报警,P:变频调节,DXD:带数字控制器或行程调节器,XF:悬浮液)
B-B:防爆电机,普通电机不标
IV-液缸过流部分材料(I:304,Ⅱ:316(316L),Ⅲ:PVC,Ⅳ:PP,Ⅴ:PTFE,Ⅵ:陶瓷,Ⅶ哈氏合金,Ⅷ:20号合金)

隔膜计量泵结构图

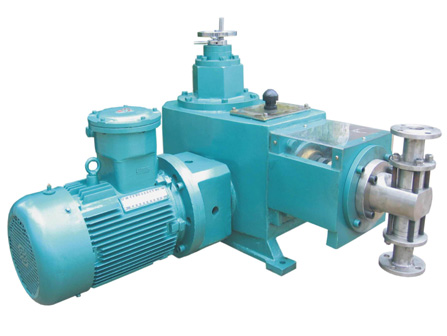

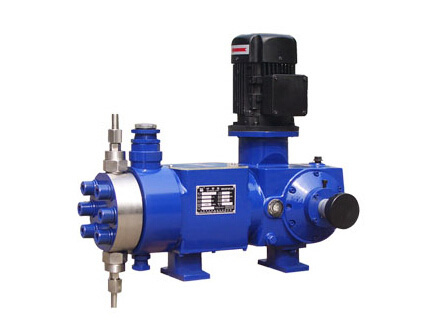

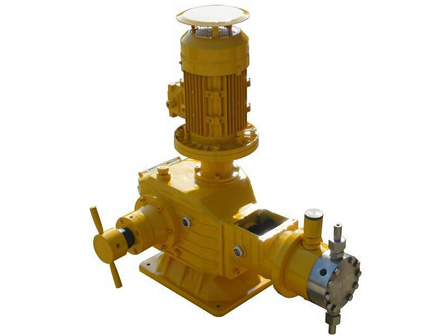

相关计量泵系列产品
