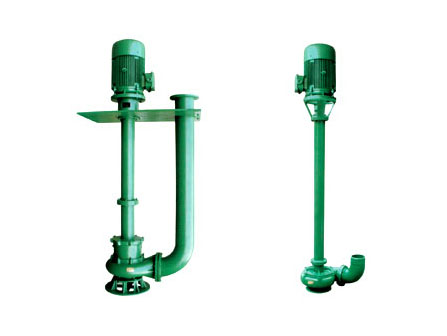

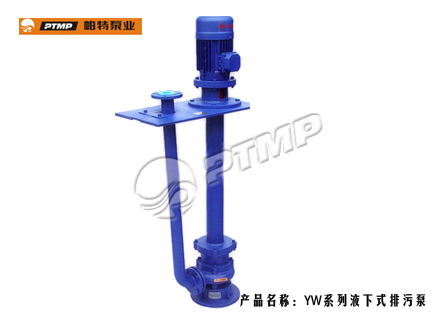

YW型液下排污泵



 产品类别:排污泵系列
 产品名称:YW型液下排污泵

性能数据

流量范围

2~850m3/h

扬程范围

3~45m

介质温度

-15℃~60℃
环境温度 不超过40℃
工作压力 ≤0.6MPa
电机数据 配套功率 0.75KW~75KW
电压 380V
频率 50HZ
转数 1450/2900r/min
防护等级 IP54/IP55
绝缘等级 F
材料 泵体、泵盖、叶轮 铸铁、不锈钢
泵轴 45钢、不锈钢
机械密封 石墨、碳化钨、碳化硅
  • 产品概述
  • 工作原理
  • 产品用途
  • 型号意义
  • 应用案例
  • 性能参数
  • 结构图

YW型液下式排污泵是引进联邦德国ABS制泵公司先进技术,通过吸收、转化研制而成,各项性能指标均达到国家标准同类产品水平。由于采用独特的单(双)通道叶轮,排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒,动密封采用两组特殊材料的硬质合金机械密封装置,材质为铸铁和不锈钢。

YW型液下式排污泵产品特点

1、采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行8000小时以上。
3、泵为立式结构,工作时泵体浸在液体中,因而很容易起动,不存在排气抽空问题,同时具有无泄漏等特点,液下深度可达0.5~7米。
4、整体结构设计合理、噪声小、节能效果显著,检修方便。
5、接轴结构先进可靠,泵与电动机采用绕性联轴器连接,泵轴尺寸精密,保证了泵平稳运行,留有足够的安全系数。
6、能够在全扬程范围内使用,从而保证电机不会过载。
7、可根据用户需要配备液位自动控制柜,根据所需液位变化,自动控制泵的启动与停止,不需专人看管,使用极为方便。

YW型液下式排污泵用途:

1、企业单位废水排放;
2、市污水处理厂排放系统;
3、地铁、地下室、人防系统排水站
4、院、宾馆、高层建筑污水排放;
5、住宅区的污水排水站;
6、市政工程、建筑工地中稀泥浆的排放;
7、自来水公司的给水装置
8、养殖场污水排放及农村农田灌溉;
9、勘探矿山及水处理设备配套;
10、水利工程给水排水。

例:200YW400-30P
200-排出口直径(mm)
YW-液下式排污泵
400-额定流量(m3/h)
30-额定扬程(m)
P-材质为不锈钢

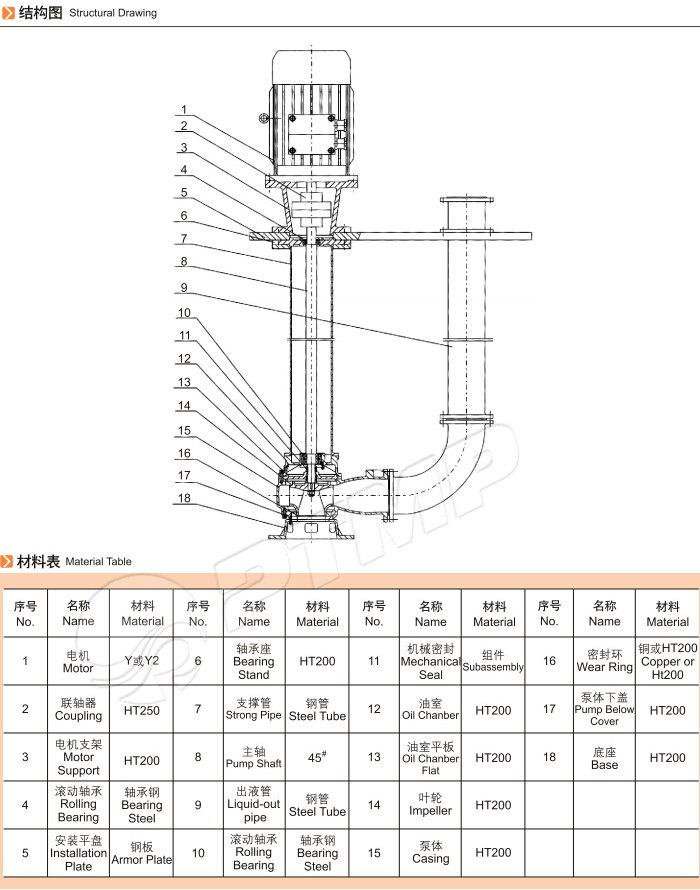

YW系列液下式排污泵结构图
