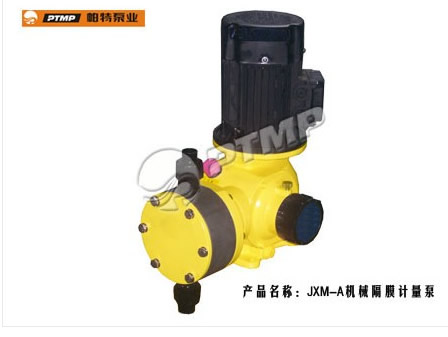

JXM-A型机械隔膜计量泵
| 产品类别：计量泵系列 |
| 产品名称：JXM-A型机械隔膜计量泵 |
|
性能数据 |
流量范围 |
2.25~500L/h |
|
压力范围 |
1.2~0.5MPa |
|
|
介质温度 |
-30℃~100℃ | |
| 环境温度 | 不超过40℃ | |
| 工作压力 | ||
| 电机数据 | 配套功率 | 0.37KW |
| 电压 | 220V、380V | |
| 频率 | 50HZ、60HZ | |
| 转数 | 1450r/min | |
| 防护等级 | IP55 | |
| 绝缘等级 | F | |
| 材料 | 泵头 | PVC/PTFE/不锈钢 |
| 阀球 | 陶瓷/不锈钢 | |
| 隔膜阀座 | 聚四氟乙烯 |
- 产品概述
- 工作原理
- 产品用途
- 型号意义
- 应用案例
- 性能参数
- 结构图
JXM-A系列机械隔膜计量泵
1、因液力端的隔膜的静密封代替活塞的动密封，因此，可以做到输送介质绝对不泄露。除清水外，更适用于输送易燃易爆、剧毒、恶臭、放射性的介质；
2、特点：①流量范围：0.47~3000L/h; ②工作压力：1.2MPa; ③液力端为静；
3、机械隔膜泵吸入性能较柱塞泵和液压隔膜泵差，为此容积效率也比较低；
4、结构上比柱塞泵复杂，但比液压隔膜泵简单；
5、出口压力一般在10MPa以下，流量适用范围较小，计量精度比柱塞泵和液压泵低，当压力从小到大时，流量变化可达-10%；
6、无安全泄放装置。
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。连 同柱塞，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭 ，排出阀打开，液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体 。
广泛适用于环保、制药、造纸、污水处理及城市供水等行业，并能输送腐蚀性浆料和危险性化学品。近年来，水泥助腐剂行业得到广泛的采用。
例：2JYMZ-630/0.3-L-B-IV
2-联（缸）数，单缸不标
J-计量泵
YM-YM：液压隔膜式，M：机械隔膜式，柱塞泵不标
Z-机座号（W：微机座，X：小机座，D：大机座，T：特大机座）
630-额定流量（L/h）
0.3-额定排除压力（MPa）
L-特殊性能泵（BWW：夹套保温型加温型，L：冷却，GN：高粘度，YB：隔膜破裂报警，P：变频调节，DXD：带数字控制器或行程调节器，XF：悬浮液）
B-B：防爆电机，普通电机不标
IV-液缸过流部分材料（I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20号合金）
