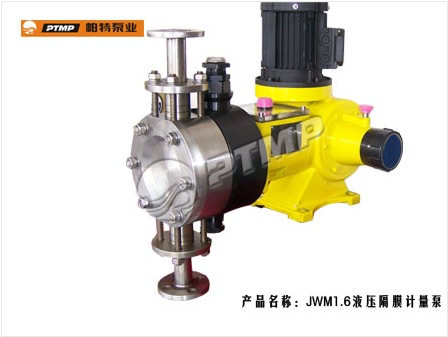

JYM1.6型液压隔膜计量泵



 产品类别:计量泵系列
 产品名称:JYM1.6型液压隔膜计量泵

性能数据

流量范围

1.0~300L/h

压力范围

20~0.32MPa

介质温度

-30℃~350℃
环境温度 不超过40℃
工作压力
电机数据 配套功率 0.37KW~0.55KW
电压 220V、380V
频率 50HZ、60HZ
转数 1450r/min
防护等级 IP55
绝缘等级 F
材料 泵头 PVC/PTFE/不锈钢
阀球 陶瓷/不锈钢
隔膜阀座 聚四氟乙烯

  • 产品概述
  • 工作原理
  • 产品用途
  • 型号意义
  • 应用案例
  • 性能参数
  • 结构图

JYM1.6型液压隔膜计量泵

1、无动密封,无泄漏,维修简单;
2、工作压力可达30MPa,计量精度可达±1%;
3、计量精度优于机械隔膜泵,密封性能优于柱塞泵;
4、流量大小控制通过调节冲程长度和变频调速来实现,配冲程调节器可以实现远程自动控制;
5、介质的使用温度不宜超过100℃,不宜低于-30℃,否则影响隔膜寿命;
6、新型的三阀结构,限位补油机构的应用,既保证液压腔内的液压油充满度,又避免补油过量,防止液压冲击,从而使隔膜两侧受力平衡,提高隔膜的使用寿命,隔膜寿命可提高8000h以上;
7、在输送特殊介质时,可采用双隔膜带隔膜破裂报警装置,防止隔膜破裂时,介质与液压油混合引起事故。

  电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连 同柱塞,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭 ,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体 。



适用于由一般的常温清水直至具有腐蚀,易挥发、易结晶、易燃、易爆、剧毒、恶臭、腐蚀性强,比重大、中等粘度,有放射性或其他贵重液体等。同时也可以输送悬浮液体,对一些为防止隔膜破裂后,介质与液压油混合引起事故,对易燃易爆、剧毒及贵重液体时,可选用双隔膜计量泵并带隔膜破裂报警装置。

例:2JYMZ-630/0.3-L-B-IV
2-联(缸)数,单缸不标
J-计量泵
YM-YM:液压隔膜式,M:机械隔膜式,柱塞泵不标
Z-机座号(W:微机座,X:小机座,D:大机座,T:特大机座)
630-额定流量(L/h)
0.3-额定排除压力(MPa)
L-特殊性能泵(BWW:夹套保温型加温型,L:冷却,GN:高粘度,YB:隔膜破裂报警,P:变频调节,DXD:带数字控制器或行程调节器,XF:悬浮液)
B-B:防爆电机,普通电机不标
IV-液缸过流部分材料(I:304,Ⅱ:316(316L),Ⅲ:PVC,Ⅳ:PP,Ⅴ:PTFE,Ⅵ:陶瓷,Ⅶ哈氏合金,Ⅷ:20号合金)

隔膜计量泵结构图
