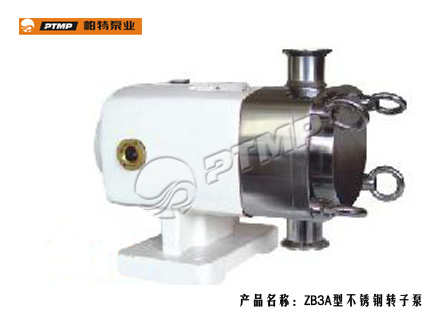

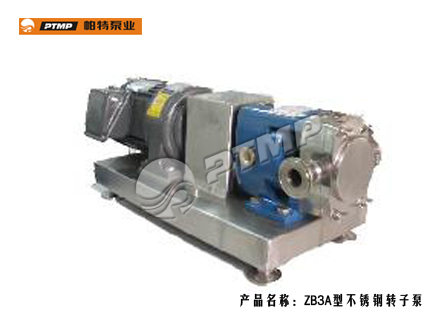

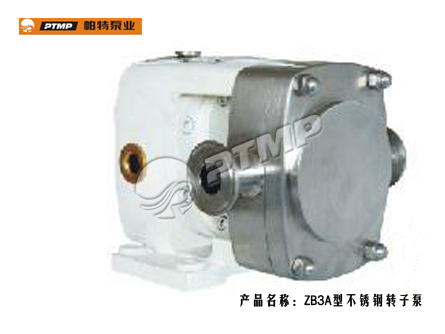

ZB3A型不锈钢转子泵



 产品类别:转子泵系列
 产品名称:ZB3A型不锈钢转子泵

性能数据

流量范围

0.3-50m3/h

扬程范围

100m

介质温度

-30℃~150℃
环境温度 不超过40℃
工作压力  ≤1.6MPa
电机数据 配套功率 0.55KW~22KW
电压 380V、440V
频率 50HZ、60HZ
转数 200~500RPM
防护等级 IP54/IP55
绝缘等级 F
材料 泵体、泵盖、叶轮 不锈钢
泵轴 不锈钢
机械密封 石墨、碳化钨、碳化硅、硬质合金等

  • 产品概述
  • 工作原理
  • 产品用途
  • 应用案例
  • 性能参数
  • 结构图

ZB3A型不锈钢转子泵依靠两同步反转动的转子在旋转过程中于进口处产生吸力(真空度),从而吸入所要输送的物料。两转子将转子室分隔几个小空间,并按ABCD的次序运转;运转至位置A时,只有Ⅰ室中充满介质;到位置B时,B室中封闭了部分介质;到位置C时,A室中也封闭了部分介质;到位置D时,A、B室与Ⅱ室相通,介质即被输送至出料口。

传动的选择
1、电机+定整比减速器:这种传动方式简单,转子的转速恒定,也就是决定了流量的不可调性。
2、电机+机械磨擦式无级变速器:这种变速器的变速靠手动调节来实现,其特点是安全可靠,扭矩大,流量无极可调。缺点是非自动调节,较麻烦,调速在运转过程中进行,不得在停机状态下调速,其使用维护参照制造商的使用说明书。
3、变频电机+变频器:这种方式可实现转速的自动调节,亦即实现了流量的无极调整。其优点是自动化程度高,低速扭矩较大。缺点是变频器价格较高。其使用维护参照制造商的使用说明书。

1、转子与转子,转子与泵体之间保持一定的间隙,无摩擦系数,使用寿命长。
2、装拆简单,维护、清洗方便,易损件少。
3、有效节能,故障率低,密封可靠,噪音低。
4、采用特种材料后,可输送污泥,污水等含有固体颗粒的介质。
5、可输送介质黏度为≤200万cp,以及含固量为60%的浆料。
6、配置变压器后,可以随意调节流量,并可作一般计量泵使用。
7、根据用户连接要求,可选配法兰式、螺口式、卡箍式。
8、可输送气、液、固相混合物料。
9、保温冷却泵采用内置式结构,导热性好。
10、移动式泵可以吸取各种桶装物料,吸入真空度达0.08Mpa.
11、根据用户要求可在泵头配置卫生级安全阀。

  齿轮泵工作时,主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时,吸入室容积增大,压力降低,便将吸人管中的液体吸入泵内;吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后,由于两个齿轮的轮齿不断啮合,便液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转,泵就能连续不断地吸入和排出液体。
  泵体上装有安全阀,当排出压力超过规定压力时,输送液体可以自动顶开安全阀,使高压液体返回吸入管。



乳品:酸牛奶、鲜奶油、冰淇淋、乳酪块及乳清。
饮料:啤酒、麦芽汁、酵母、汽水、水果浓缩液、果汁饮料。
食品:番茄酱、水果泥、蔬菜糊、布丁、果酱、果冻、调味剂、水果馅、甜味料、酵母泥、沙拉调味料、面色糕点、肉糜、碎肉、网油及食用油。
糖果:糖浆、稀奶油馅、巧克力。
化妆品:面膏及洗液、发型凝胶、染发剂、香精油。
药品:药丸糊、浸膏、乳化液、膏剂。
化妆类:脂肪、溶剂、树脂及聚合物、染料。

日用化工
AES、LAS、AOS、MES、K12、甘油、山梨醇、脂肪醇、沐浴露、护肤霜、洗发液、牙膏、肥皂、洗衣粉料浆等。
精细化工
染料、颜料、各种浆料、化工助剂、粘胶剂、硅油、皮革油、各种胶体料等。
食品
巧克力、炼乳、酸奶、蜂蜜、蔗糖、番茄汁、浓缩果汁、果酱、冰淇淋、牛奶、酵母泥浆、肉浆、果冻、调味品、酒糟、大豆蛋白、面粉浆等
造纸
聚丙烯酰胺(PAM)、碳酸钙、淀粉糊、羧基丁苯/丙苯胶乳、松香、松香胶、纸浆、填料、干强剂、湿强剂、施胶机、助留助滤剂、消泡剂、涂布、水处理化学品等。
化纤
粘胶浆粥、PVA、维纶浆料、腈纶浆料、胺纶浆料、聚酯切片、涤纶、丙纶、人造纤维、功能性纤维等。
医药
各种药膏、浸膏、药乳液、药丸湖、糖浆、保健品、药剂等。
涂料
油漆、涂料、油墨、绝缘漆、树脂、助剂、有机溶剂等

齿轮泵结构图
