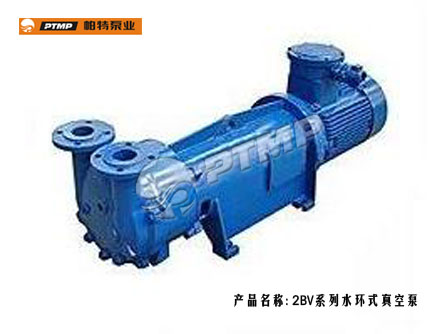

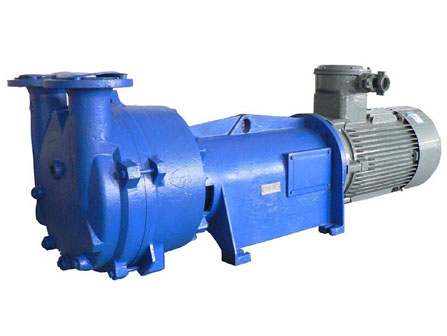

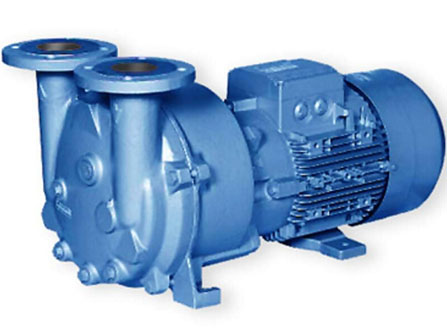

2BV型水环式真空泵



 产品类别:真空泵系列
 产品名称:2BV型水环式真空泵

性能数据

抽速范围

27~500m3/h

极限压力

-0.097MPa

介质温度

0℃~40℃
环境温度 不超过40℃
工作压力 ≤1.6MPa
电机数据 配套功率 0.18-15KW
电压 380V、440V
频率 50HZ、60HZ
转数 1450/2900r/min
防护等级 IP44/IP54
绝缘等级 F
材料 泵体、泵盖、叶轮 铸铁、不锈钢
泵轴 45钢、不锈钢
机械密封 石墨、碳化钨、碳化硅

  • 产品概述
  • 工作原理
  • 产品用途
  • 型号意义

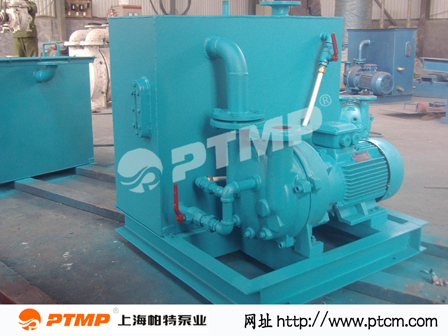

  • 应用案例
  • 性能参数
  • 结构图

2BV型真空泵适用于抽除气体和水蒸气,吸气压力可以达到33mbar绝压(97%真空度)。当真空泵在吸气压力低于80mbar的状态下长期工作时,应联接气蚀保护管,以对泵进行保护。如配大气喷射器,吸气压力可达10mbar,喷射器可直接安装在真空泵上。作为压缩机用时,其压力至0.26MPa(绝压)。2BV系列水环真空泵作为节能型产品,其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。
水环真空泵及压缩机被广泛用于石油化工、制药、食品、制糖工业等领域,由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生危险,其应用更加广泛。

产品特点

机泵同轴式直联设计,节省空间,易于安装。
采用机械密封作为标准配置,消除了泄露,维护简便。
运行平稳,噪音可低至62分贝。
统一的耐腐蚀设计,青铜叶轮提高了泵的耐腐蚀性,如采用不锈钢材质更适用于更为苛刻的应用。
独特的柔性排气口设计,不会产生过压缩,确保了2BV在其性能范围内的效率。



 叶轮被偏心的安装在泵体中,当叶轮按图示方向旋转时,进入水环泵泵体的水被叶轮抛向四周,由于离心力的作用,水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切,水环的下部内表面刚好与叶片顶端接触(实际上,叶片在水环内有一定的插入深度)。此时,叶轮轮毂与水环之间形成了一个月牙形空间,而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点,那么叶轮在旋转前180°时,小腔的容积逐渐由小变大,压强不断的降低,且与吸排气盘上的吸气口相通,当小腔空间内的压强低于被抽容器内的压强,根据气体压强平衡的原理,被抽的气体不断地被抽进小腔,此时正处于吸气过程。当吸气完成时与吸气口隔绝,小腔的容积正逐渐减小,压力不断地增大,此时正处于压缩过程,当压缩的气体提前达到排气压力时,从辅助排气阀提前排气。从断面Ⅲ-Ⅲ到Ⅰ-Ⅰ,而与排气口相通的小腔的容积进一步地减小压强进一步的升高,当气体的压强大于排气压强时,被压缩的气体从排气口被排出,在泵的连续运转过程中,不断地进行着吸气、压缩、排气过程,从而达到连续抽气的目的。

水环真空泵及压缩机被广泛用于石油化工、制药、食品、制糖工业等领域,由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生危险,其应用更加广泛。

2BV-2060水环真空泵

新型号:SKA2060-ONC06-1P

2BV:水环真空泵

水环真空泵结构图
