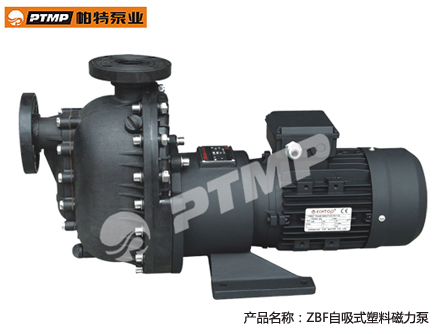

ZBF型塑料自吸泵



 产品类别:磁力泵系列
 产品名称:ZBF型塑料自吸泵

性能数据

流量范围

6.5~12.5m3/h

扬程范围

10~32m

介质温度

80
环境温度 不超过40℃
海拔高度 不超过1000米
电机数据 配套功率 0.75KW~4KW
电压 380V、440V
频率 50HZ、60HZ
转数 2900rpm
防护等级 IP54/IP55
绝缘等级 F
材料 泵体、泵盖、叶轮 工程塑料PP
泵轴 45#钢

  • 产品概述
  • 产品用途
  • 型号意义
  • 应用案例
  • 性能参数

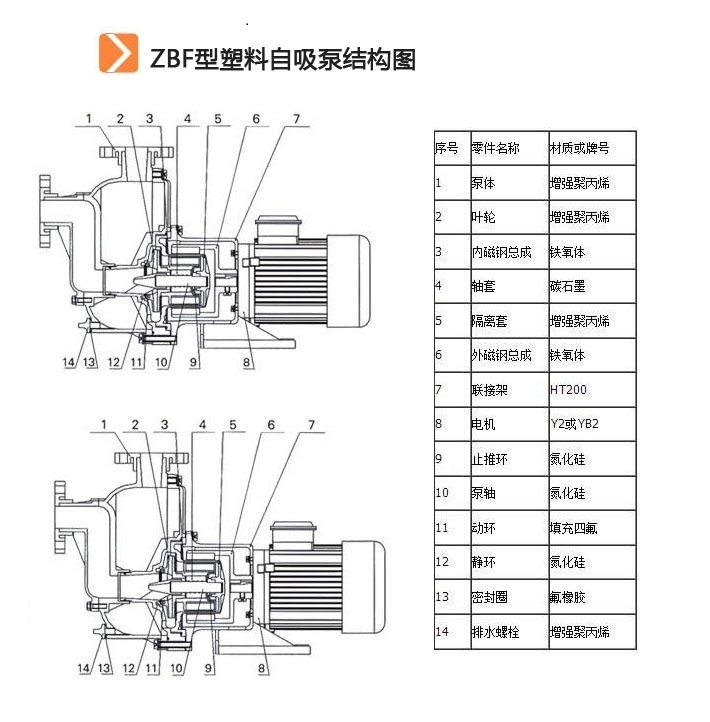

  • 结构图

ZBF型塑料自吸泵是结合新型纳米材料、自吸结构和磁力传动技术,并经过公司技术人员反复研究试验而成功的高新技术产品,具有自吸性能、腐蚀、无泄漏等优点。
    自吸塑料磁力泵采用外混式轴向回水结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成,见示意图。泵启动后在离心力的作用下,吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着流速的减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。
    自吸塑料泵以静密封取代动密封,使过流部件处于完全密封状态,彻底解决了其它离心泵轴封无法避免的跑、冒、滴、漏、之弊病,过流部件的材料均采用耐腐蚀纳米聚丙烯为主要材料.塑料自吸磁力泵使用范围广,耐腐蚀性能强,使用方便等优点.该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,广泛应用于石油,化工,制药,印染,电镀,食品,环保等企业的生产流程中输送不含颗粒杂质的腐蚀性液体,尤其适用于易燃,易暴,易挥发,有毒和贵重液体的输送.

ZBF型塑料自吸泵产品符-1995小磁力合JB/T7742传动离心泵标准,为全磁力泵联合设计的优化产品.结合国外的先进技术,采用外混式结构的自吸塑料磁力泵,该泵以增强聚丙烯为主要材料,自吸时间短,寿命长,是自动化远程控制和流动输送强腐蚀液体的无漏泵.

使用环境:-20-40℃,环境湿度:95%海拨高度:不超过1000米(大于时应在订货时是)

例如:ZBF40-125
ZB-自吸磁力转动离心泵
F-过流部件为塑料
40-泵进出口直径40(mm)
125-叶轮名义直径125(mm)
