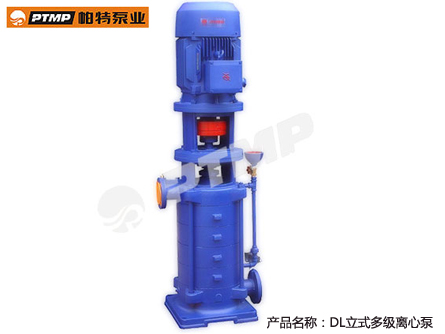

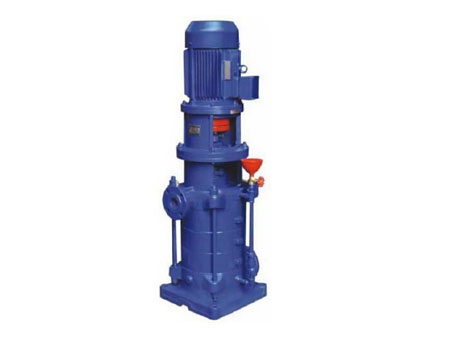

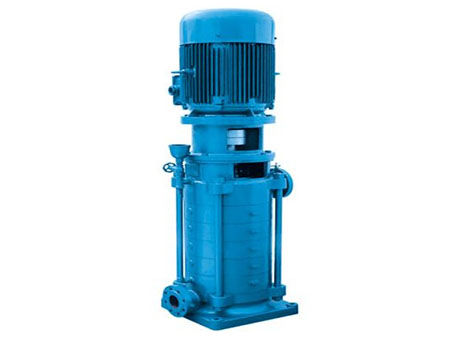

DL型立式多级离心泵



 产品类别:多级泵系列
 产品名称:DL型立式多级离心泵

性能数据

流量范围

2~380m3/h

扬程范围

5~230m

介质温度

-15℃<T<105℃
环境温度 不超过40℃
最高工作压力
电机数据 配套功率 1.5KW~55KW
电压 380V
频率 50HZ
转数 1450r/min
防护等级 IP54
绝缘等级 F
材料 泵体、泵盖、叶轮 铸铁
泵轴 45#钢
机械密封 石墨、碳化钨、碳化硅、不锈钢、四氟

  • 产品概述
  • 工作原理
  • 产品用途
  • 型号意义
  • 应用案例
  • 性能参数
  • 结构图

DL型立式多级离心泵是我公司根据我国对高层建筑给排水及国家消防局GB6245-98标准开发的新产品。该型泵由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求。另外,本型泵在结构上采用了立式、分段形式,且运转安全、平稳、寿命长、占地面积小、安全维修方便。

多级离心泵是依靠叶轮的旋转在获取离心力,从而物料。待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得高真空。

多级离心泵工作原理
在多级泵体中装有适量的水作为工作液。当叶轮按顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切,水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成和叶片数目相等的若干个小腔。
如果以叶轮的下部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。

DL、DLR型系列泵适用于工业和城市给排水、高层建筑增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80°C,DLR型介质使用温度不超过120°C。

例如:80DL50-20*4
80-进口口径(mm)
DL-立式多级离心泵
50-额定流量
20-设计点单级扬程
4-泵级数

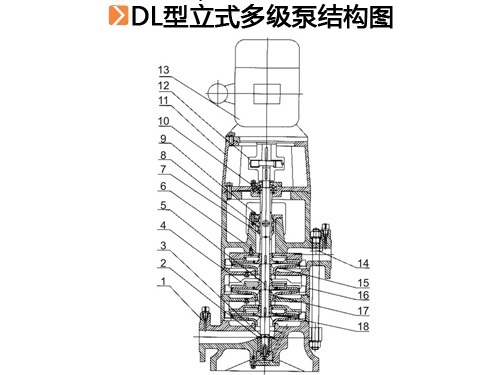

多级离心泵结构图
