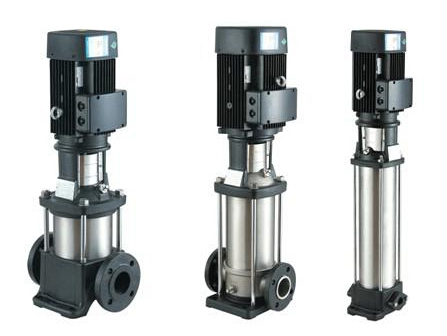

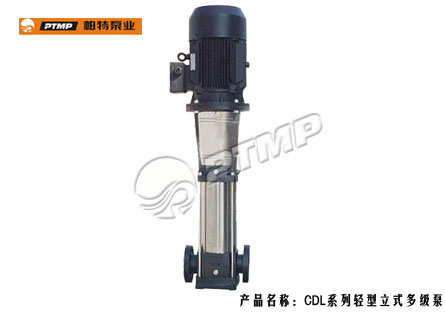

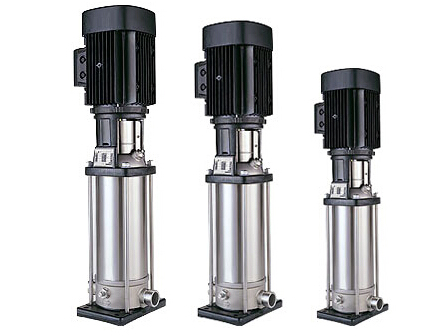

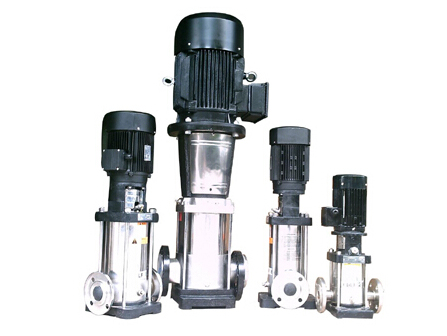

CDL型轻型立式多级泵



 产品类别:多级泵系列
 产品名称:CDL型轻型立式多级泵

性能数据

流量范围

0.4~240m3/h

扬程范围

6~232m

介质温度

-15℃~120℃
环境温度 不超过40℃
工作压力 2.5MPa
电机数据 配套功率 0.37KW~110KW
电压 380V、440V
频率 50HZ、60HZ
转数 2900r/min
防护等级 IP55
绝缘等级 F
材料 泵体、泵盖、叶轮 铸铁、不锈钢
泵轴 不锈钢
机械密封 石墨、碳化钨、碳化硅





  • 产品概述
  • 工作原理
  • 产品用途
  • 型号意义
  • 应用案例
  • 性能参数
  • 结构图

CDL型轻型立式多级泵是一种多功能产品,可以输送从自来水到工业液体的各种不同介质,适应于不同温度、流量和压力范围,CDL适用于无腐蚀性液体,CDLF适用于轻度腐蚀性液体。
供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
灌溉:农田灌溉、喷灌、滴灌。

CDL/CDLF为安装标准电机的非自吸式多级离心泵,电机轴通过泵头用轴联器直接与泵轴连接,拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间,泵进出水口在泵底同一直线上;本泵可根据需要配置智能保护器,对泵干转、缺相、过载等进行有效保护。

多级离心泵是依靠叶轮的旋转在获取离心力,从而物料。待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得高真空。
多级泵体中装有适量的水作为工作液。当叶轮按顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切,水环的上部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成和叶片数目相等的若干个小腔。
如果以叶轮的下部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。

稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
液体温度:常温型 -15℃至+70℃ 热水型 +70℃至+120℃
环境温度:+40℃
海拔:1000m

CDLF8-2/1
CDL-轻型立式多级离心泵
F-(普通型略)过流部件为不锈钢304或316L
8-额定流量(m3/h)
2-级数
1-叶轮数

多级离心泵结构图
