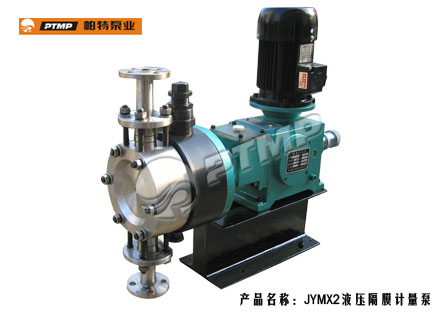

JYMXⅡ型液压隔膜计量泵
| 产品类别：计量泵系列 |
| 产品名称：JYMXⅡ型液压隔膜计量泵 |
|
性能数据 |
流量范围 |
10~320L/h |
|
压力范围 |
25~0.5MPa | |
|
介质温度 |
-30℃~350℃ | |
| 环境温度 | 不超过40℃ | |
| 工作压力 | ||
| 电机数据 | 配套功率 | 0.55KW~0.75KW |
| 电压 | 220V、380V | |
| 频率 | 50HZ、60HZ | |
| 转数 | 1450r/min | |
| 防护等级 | IP55 | |
| 绝缘等级 | F | |
| 材料 | 泵头 | PVC/PTFE/不锈钢 |
| 阀球 | 陶瓷/不锈钢 | |
| 隔膜阀座 | 聚四氟乙烯 |
- 产品概述
- 工作原理
- 产品用途
- 型号意义
- 应用案例
- 性能参数
- 结构图
JYMXⅡ型液压隔膜计量泵
1、密封，液压驱动隔膜，免维护
2、高精度进出口单向阀
3、内置可调压力放气安全阀，限位自动补油阀，确保计量精度。
4、双隔膜/带破裂报警功能。
5、PTFE材质隔膜、寿命≥8000小时；金属隔膜>5000小时
6、手动/自动/数字变频调节流量。
7、泵在运行和停止状态均可调节流量，精度±1％
8、吸程4.5m水柱
9、介质温度：PTFE隔膜≤100℃，金属隔膜≤200℃
10、多种泵头材质可选：PVC、PTFE、PVDF、304、316L及20#合金、哈B、哈C等。
11、可单台工作，也可多台并联。
12、适用介质粘度<2000CP
产品特点
1、无动密封，无泄漏，维修简单；
2、工作压力可达30MPa,计量精度可达±1%；
3、计量精度优于机械隔膜泵，密封性能优于柱塞泵；
4、流量大小控制通过调节冲程长度和变频调速来实现，配冲程调节器可以实现远程自动控制；
5、介质的使用温度不宜超过100℃，不宜低于-30℃，否则影响隔膜寿命；
6、新型的三阀结构，限位补油机构的应用，既保证液压腔内的液压油充满度，又避免补油过量，防止液压冲击，从而使隔膜两侧受力平衡，提高隔膜的使用寿命，隔膜寿命可提高8000h以上；
7、在输送特殊介质时，可采用双隔膜带隔膜破裂报警装置，防止隔膜破裂时，介质与液压油混合引起事故。
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。连同柱塞，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
适用于由一般的常温清水直至具有腐蚀，易挥发、易结晶、易燃、易爆、剧毒、恶臭、腐蚀性强，比重大、中等粘度，有放射性或其他贵重液体等。同时也可以输送悬浮液体，对一些为防止隔膜破裂后，介质与液压油混合引起事故，对易燃易爆、剧毒及贵重液体时，可选用双隔膜计量泵并带隔膜破裂报警装置。
2JYMZ-630/0.3-L-B-IV
2-联（缸）数，单缸不标
J-计量泵
YM-YM：液压隔膜式，M：机械隔膜式，柱塞泵不标
Z-机座号（W：微机座，X：小机座，D：大机座，T：特大机座）
630-额定流量（L/h）
0.3-额定排除压力（MPa）
L-特殊性能泵（BWW：夹套保温型加温型，L：冷却，GN：高粘度，YB：隔膜破裂报警，P：变频调节，DXD：带数字控制器或行程调节器，XF：悬浮液）
B-B：防爆电机，普通电机不标
IV-液缸过流部分材料（I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20号合金）

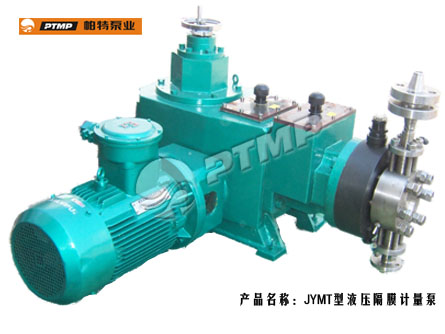

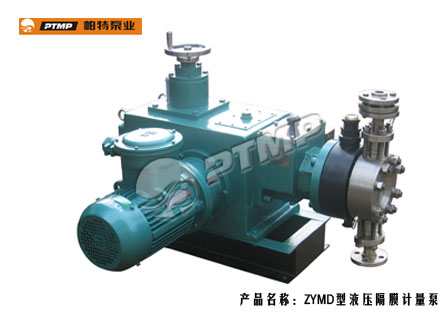

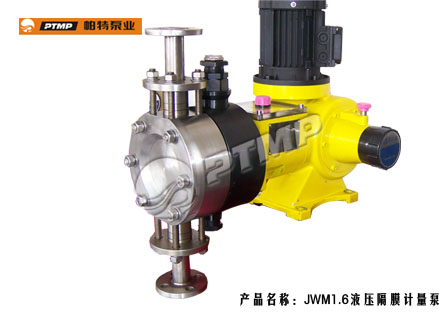

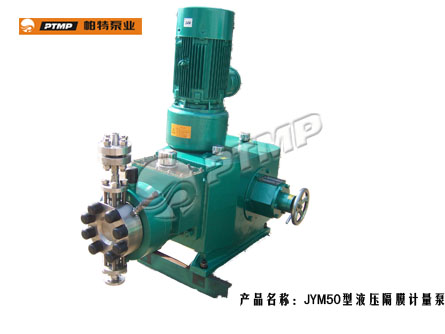

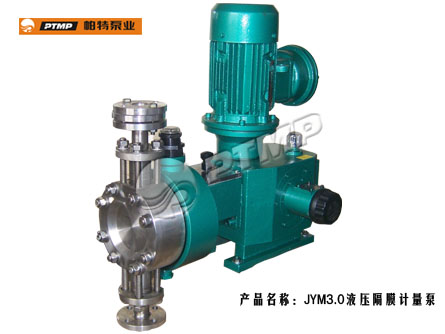

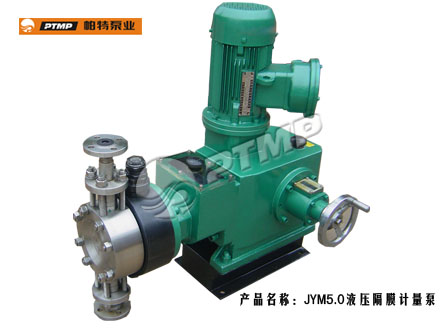

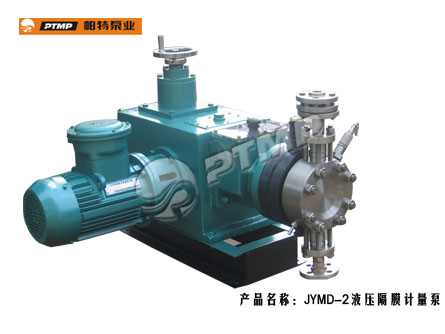

相关计量泵系列产品
