SPG型立式屏蔽泵



 产品类别:离心泵系列
 产品名称:SPG型立式屏蔽泵

性能数据

流量范围

1~900m3/h

扬程范围

5~85m

介质温度

-15~95
环境温度 不超过40℃
工作压力 ≤1.6MPa
电机数据 配套功率 1.5KW~132KW
电压 380V、440V
频率 50HZ、60HZ
转数 980/1450/2900r/min
防护等级 IP54/IP55
绝缘等级 H
材料 泵体、端盖、叶轮 铸铁/不锈钢
泵轴 45钢/不锈钢
机械密封 石墨、碳化钨、碳化硅、不锈钢、四氟



  • 产品概述
  • 工作原理
  • 产品用途
  • 型号意义

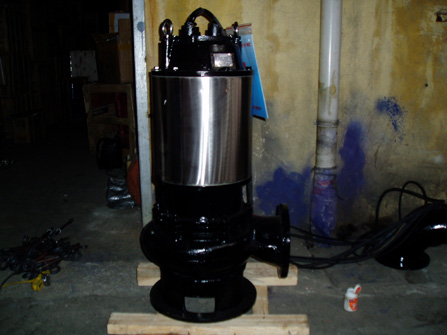

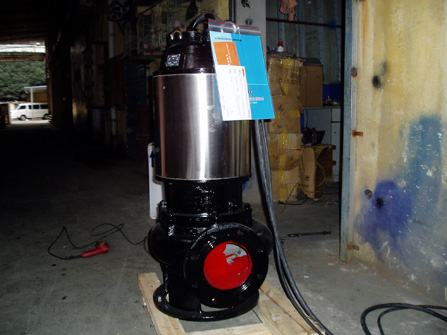

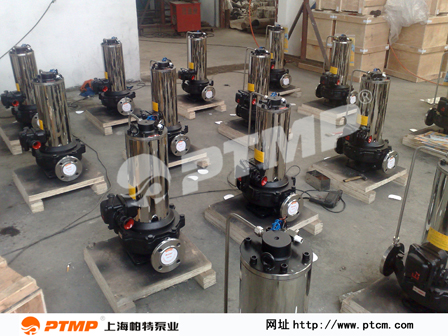

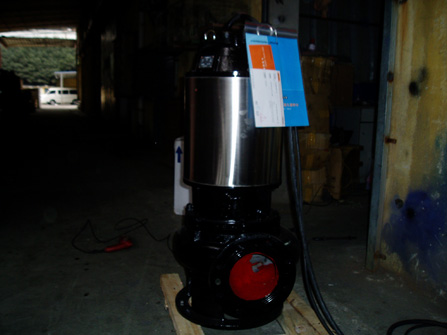

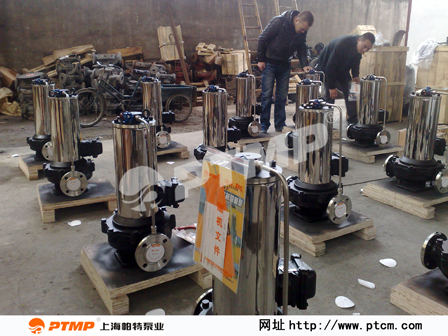

  • 应用案例
  • 性能参数

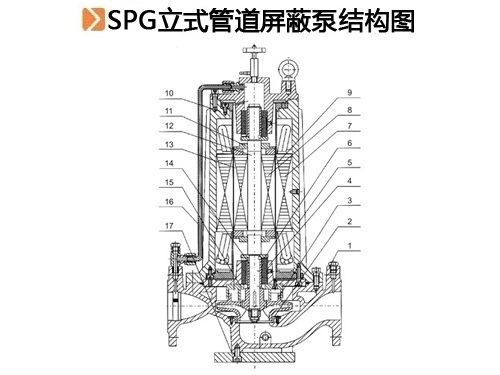

  • 结构图

SPG型立式屏蔽泵,是本公司采用日本技术,并吸收了国际上屏蔽泵的专业设计制造先进技术,经我公司科技人员消化革新,新推出的第二代屏蔽泵新品,本产品在原有的基础上改进电磁核心技术,改善了流体运动状态,提高效率10%以上,综合性能指标更上一个台阶,产品也更加理想.
SPG型立式屏蔽泵是一种电动机和水泵一体化结构的泵类产品,工艺先进,静止密封,没有轴密封,可靠性能高,做到完全无泄漏,因其电机自身低噪音,加之屏蔽泵低故障率,安全环保,和最佳维护成本等优点赢得广大用户欢迎,同时也增强对中国市场高品质水泵的需求.
    屏蔽管道泵广泛应用在石油化工、化学工业、医药、纺织、核电、军工、造船及城市给排水,消防增压泵,高层建筑增压送水,园林喷灌、暖通制冷等冷暖水循环增压。特别是对振动、噪音要求高的场所,如重点工程、泵房、中央空调及科研院等等。还可以用于输运压力和温度不产生结晶和凝固的液体。特别是对人体及环境有害的和不安全的液体或贵重液体等等。
SPG型立式屏蔽泵还可以在更多项目上发挥重要作用,也受到广大用户的一致好评。

SPG型立式屏蔽泵产品特点

1、SPG型屏蔽泵因能保证完全不泄漏,故可输送对人体和环境,设备有害的及价格昂贵的易泄漏的液体。
2、不会吸入空气,适于真空系统及输送与空气接触发生变质的液体。
3、无油封设计,能可靠地输送一般泵难以输送的高温,高压,低温及温度压力变化的液体。
4、轴承利用输送液体自行润滑,不需润滑油,故不污染输送液体,并免去了定期注油的麻烦。
5、泵结构合理,电机和泵同轴,体积小,重量轻,占地面积小,运行平稳,安装方便,无须调整,维修方便,无须调整,维修方便。
6、叶轮采用水推力平衡式设计,使转子在运行中可以处于悬浮设计,降低了石墨轴承的国轴向磨损,从而提高了使用寿命,降低了运行成本。
7、电机无冷去风扇,故运行噪音和振动都非常小。
8、泵进出口法兰的规格设计与标准阀门相同,且位于同一中心线上,中心低,便于管道布置,泵房设计也便为合理,实用。
9、零部件的标准化,系列化程度高。
10、接线盒采用防水结构,可在户外安全使用。
11、可根据使用要求,即流量和扬程的需要进行泵的串,并联运行方式。
12、新采用的石墨轴承,具有耐磨性能高、磨擦系数低,不老化,抗泥沙等优点。

1、SPG型屏蔽泵供输送清水及物理化学性质类似于清水的其他液体之用,适用介质温度-30℃+90℃。特别适用于工业和城市给排水,消防增压,高层建建筑增压水,园林喷灌,远距离输送暖通制冷循环,浴室等冷暖水循环增压及设备配套。
2、SPGR高温型屏蔽泵供输送介质温度较高场合,适合介质温度100℃-380℃。主要适用于能源,治金,化工,纺织,造纸,纺织及宾馆,饭店,浴室等部门。
3、SPGT防腐型屏蔽泵供输送不含固体颗粒,适用于石化,化工,冶金,电力,造纸,食品,制药,科研院校和合成纤维等部门。
4、SPGN逆循环型屏蔽泵,供输送液化气,液化气的介质。

1、介质必须为软水,稀薄,不凝固,非易燃,不含固体颗粒及纤维的流体。
2、SPG屏蔽泵介质温度不超过90度,SPGR型泵介质温度不超过380度。
3、一般情况下系统工作压力不超过1.2MPa,进口压力不小于0.05mpa,特殊场合应事先与本公司联系。
4、SPG屏蔽泵系统最高压力1.6MPa,即水泵的吸入压+泵扬程≦1.6MPa

例如:SPG65-250/4
SPG-立式离心泵
65-进出口名义直径(mm)
250-叶轮名义直径
4-电机级数
