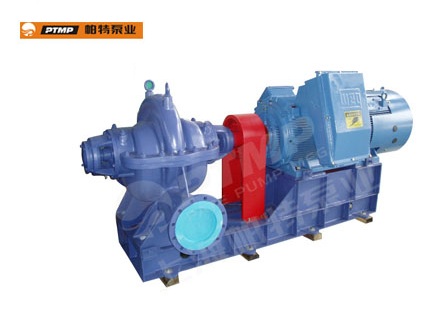

S型单级双吸离心泵工作原理：

1、本型泵的清水吸入口与吐出口均在水泵轴心线的下方，与轴线垂成水平方向．检修时无需拆卸进出口水管及电机．从转动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

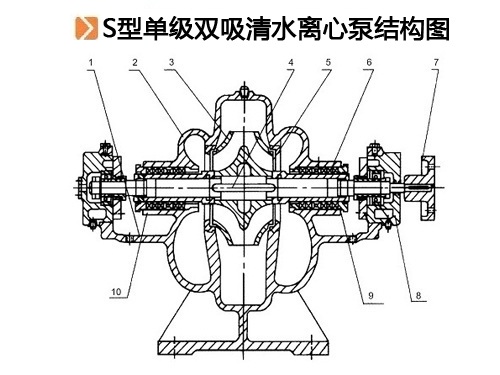

2、泵主要零件有：泵体，泵盖，叶轮，轴，双吸密封环，轴套等。
3、泵体与泵盖构成叶轮的工作室，在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。
4、经过静平衡校验的叶轮，用轴套的两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
5、泵轴由两个单列向心球轴承支承。轴承装在轴承体内，安装在泵体两端，用黄油润滑。
6、双吸密封环用以减少水泵压力室的水漏回吸水室。
7、泵通过弹性联轴器由电动机直接传动。必要时亦可用内燃机传动。8、轴封为软填料密封(根据用户需要可采用机械密封结构)。

S型单级双吸离心泵用途：

远距离输水；农业排灌；工厂、矿山、城市给水等各种水利工程。

型号意义

例：300 S 90 A-I
300-吸入口直径300mm
S-单机双吸离心泵

90-扬程90m

车小叶轮外径相应改变泵型

I-过流部件材料代号
