轴流泵的种类有哪几种

轴流泵,轴流泵的种类,轴流泵有哪几种

轴流泵是叶片式泵的一种。它输送液体不像卧式离心泵那样沿径向流动，而是沿泵轴方向流动，所以称为轴流泵。又因为它的叶片是螺旋形的，很像飞机和轮船上的螺旋桨，所以有的又称为螺旋桨泵。

轴流泵的种类根据泵轴安装位置可分为立式(图1—24)、斜式和卧式三种。它们之间仅泵体形式不同，内部结构基本相同。
我国生产较多的是立式轴流泵。

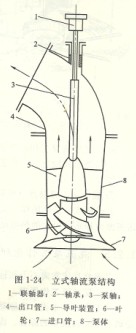

图1-24为立式轴流泵的内部结构，轴流泵它主要由泵体、叶轮、导叶装置和进出口管等组成。泵体形状呈圆筒形，叶轮固定在泵轴上，轴流泵泵轴在泵体内由两个轴承支承，轴流泵泵轴借顶部联轴器与电动机传动轴相连接。

轴流泵叶轮一般由2-6片弯曲叶片组成，形状和电风扇叶片相似，有扭曲，外形如图1-25所示。叶片的结构有固定的和螺旋角可以调节的两种。可调节叶片又有半调节式和全调节式的两种。半调节式的叶片是可拆装的，改变角度需把叶片松开用手工调节；全调节式的是通过一套专门的随动机构自动改变叶片的角度。大型轴流泵的叶片大多为全调节式的。
导叶装置外形呈圆锥形或圆柱形，一般装有6～10个导叶片。导叶装置的作周是使从叶轮出来的液体流经导叶片所构成的流道后增加压力，提高轴流泵的效率。
