帕特详谈三螺杆泵选型技巧
2013-03-11
三螺杆泵选型技巧
尽管三螺杆泵有诸多优势，但若选型不当，则不仅得不到满意的运行效果，而且会导致泵的噪音和振动，甚至严重损坏泵的内部零件，使泵系统不能正常工作，因此，选型人员应多方慎重考虑，合理选型，必要时应向我厂技术部门咨询。
三螺杆泵选型时，要尽可能详尽地了解泵的使用条件，除了运行参数，如流量，压力需要清楚以外，输送介质的特性如介质的腐蚀性，含汽量，含固溶物的比率及固体颗粒的大小，以及介质的工作温度，粘度，比重，对材料的腐蚀性等和泵装置的吸入条件，安装条件均要了解，根据我们的经验，三螺杆泵选型时应注意以下几点：
1. 泵转速的选择
1.1 以输送介质粘度和泵的规格确定转速范围：
输送高粘度介质时，泵应选低转速，若粘度较低，相应可选择高转速：
介质粘度〉20°E时，对于大规格的泵（主杆外径60mm以上），转速以970rpm或720rpm为宜，如果粘度更高（粘度〉80°E）如粘胶液，可降低转速使用，推荐200-500rpm；对于小规格的泵，介质粘度〉20°E时，转速以1450rpm或970rpm为宜，如果粘度更高（粘度〉80°E），可降低转速使用，推荐300-600rpm；1.2 由于泵的转速越高，在相同性能参数下，泵的体积就越小，但由于转速高，摩擦功率高，泵的磨损就大，寿命就短，如果输送介质的润滑性比较差或含有微量杂质，应选择较低转速，以使泵保持较长的寿命，推荐在1450rpm以下。
2. 结构的选择可根据泵的安装和使用条件参考三螺杆泵的系列和型式来进行，原则上：
2.1 输送润滑性油类，温度在80°C以下选择内置轴承结构的泵；
2.2 温度超过80°C或输送介质润滑性差时，选择外置轴承结构的泵；
2.3 输送流动性差，粘度较高的介质或需要所输送介质进行加热或保温时选择双层加热泵体结构的泵；
2.4 高温输送时，应选择耐高温的材料所制成的泵，请与我厂联系。

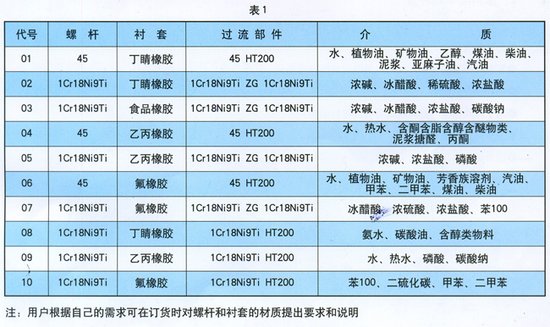

3. 泵材料组合的选择：
详见材料组合。
.jpg)
4. 关于泵的吸入能力可查阅我厂样本提供的NPSHr或[HS]值。
5. 配套电机的选配
泵的选型确定后，根据样本数据可查到泵的轴功率N，该轴功率再加上一定的功率储备
后，作为选配电机的依据，一般电机功率Nm应不小于泵轴功率N乘以功率储备系数K后所得值
，K值可参照下表取值：
N（KW) N<5 5 10 N>50
K 1.25 1.2 1.15 1.1
另外，选泵时还常由于样本提供的泵性能参数均以表格形式或特定粘度、转速下性能曲
线的形式给出，所需泵的性能值有时不能直接读出，这时可遵循以下原则作粗略估算，若需
比较准确的数据可向专业人员咨询。
三螺杆泵的流量、压力在相同转速、粘度时近似呈直线关系，压力越高，流量越小。
相同粘度、压力下，泵的流量与转速近似成正比。
相同转速、粘度下，轴功率与压力近似成正比。
同一粘度、压力下，轴功率与转速近似成正比。
粘度增大时，流量和轴功率均增加，但由于其中关系较复杂，必要时可向专业人员咨询。
只要选型得当，维护合理，三螺杆泵就可保证令人满意的运行。
.jpg)
